Compression Lugs
 |
Straight |
These lugs connect wire as large as 500 MCM in industrial feeder circuits, high-power service entrances, and other large systems. Squeeze the barrel tightly and evenly onto the wire with a compression tool for a permanent connection that stands up to heavy vibration, sudden shocks, and daily wear and tear. Compression lugs are a step up from set screw lugs when you need a physically strong connection, though set screw lugs attach to even larger wire.
Single Crimp—Provides a secure enough grip for most jobs.
For Wire Ga. | For Screw Size | Lg. | Wd. | Ht. | Thk. | Stripe Color | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage, V AC | Certification | Each | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Straight—Single Crimp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Hole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 1/4" | 1.560" | 0.400" | 0.300" | 0.12" | Blue | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified | 6896K41 | 00000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 1/4" | 1.830" | 0.500" | 0.340" | 0.13" | Gray | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K12 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5/16" | 1.890" | 0.580" | 0.430" | 0.18" | Green | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K13 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 3/8" | 2.050" | 0.700" | 0.530" | 0.21" | Pink | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K14 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 3/8" | 2.530" | 0.730" | 0.530" | 0.17" | Yellow | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K15 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/0 | 3/8" | 2.170" | 0.840" | 0.630" | 0.23" | Beige | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K16 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/0 | 1/2" | 2.625" | 0.930" | 0.690" | 0.25" | Green | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K17 | 0000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/0 | 3/8" | 3.530" | 0.850" | 0.630" | 0.23" | Beige | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K3 | 00000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/0 | 1/2" | 4.625" | 0.940" | 0.690" | 0.25" | Green | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6896K31 | 00000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Set Screw Lugs
 |  |  |  |
For 1 Wire | For 2 Wires | For 3 Wires | For 4 Wires |
These lugs attach to even larger wire than compression lugs, such as the 1000 MCM building wire used in large factories. They're also easier to install and reusable because you cinch the wire with a set screw rather than crushing the barrel. They don't hold the wire as securely as compression lugs, however—use them when pulling and bending aren't a concern and you need to easily break your connection for maintenance or adjustments.
For Wire Ga. | For Screw Size | Lg. | Wd. | Ht. | Thk. | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage, V AC | Certification | Each | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
For 1 Wire | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Hole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 4 | 1/4" | 1.060" | 0.500" | 0.500" | 0.093" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K21 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 2 | 1/4" | 1.160" | 0.500" | 0.560" | 0.1" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K22 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 1/0 | 1/4" | 1.470" | 0.630" | 0.780" | 0.19" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K23 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 2/0 | 1/4" | 1.470" | 0.630" | 0.780" | 0.19" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K24 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 250 MCM | 5/16" | 2.000" | 1.000" | 1.130" | 1/4" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K25 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 300 MCM | 1/4" | 2.000" | 0.860" | 1.130" | 1/4" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K27 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 to 500 MCM | 3/8" | 2.810" | 1.500" | 1.810" | 0.31" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K29 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 3/8" | 3.190" | 1.500" | 1.560" | 0.437" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K31 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 5/8" | 3.380" | 1.750" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K33 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 1000 MCM | 5/8" | 3.380" | 1.750" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K35 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 1/2" | 4.310" | 1.130" | 1.380" | 0.31" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K28 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 4.690" | 1.500" | 1.380" | 0.438" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K32 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 6.190" | 1.750" | 1.880" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K34 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 to 1000 MCM | 1/2" | 4.750" | 1.750" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K16 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For 2 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Hole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 1/0 | 1/4" | 1.470" | 1.130" | 0.800" | 3/16" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K51 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 2/0 | 1/4" | 1.470" | 1.250" | 0.800" | 3/16" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K52 | 0000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 250 MCM | 3/8" | 2.560" | 1.660" | 1.190" | 1/4" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K53 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 1/2" | 2.880" | 1.890" | 1.250" | 1/4" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K54 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 3.190" | 2.410" | 1.560" | 7/16" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K55 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 800 MCM | 5/8" | 3.500" | 3.500" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K17 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 500 to 1000 MCM | 5/8" | 3.380" | 3.190" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K11 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 1/2" | 4.310" | 2.000" | 1.380" | 5/16" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K15 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 4.690" | 2.410" | 1.380" | 7/16" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K12 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 4.750" | 3.190" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K13 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 5.750" | 3.570" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K81 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 1/2" | 5.500" | 2.750" | 1.969" | 3/8" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K102 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 5.500" | 2.750" | 1.969" | 3/8" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K103 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 5.969" | 3.000" | 2.234" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K104 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For 3 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 to 1/0 | 3/8" | 2.910" | 2.000" | 0.870" | 1/4" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 6920K18 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 6.190" | 4.120" | 1.880" | 0.563" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K19 | 000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 800 MCM | 1/2" | 5.750" | 3.000" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K83 | 000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 to 800 MCM | 1/2" | 5.969" | 4.125" | 2.328" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K105 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 1000 MCM | 1/2" | 4.190" | 3.000" | 1.130" | 0.312" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K87 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For 4 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 1/2" | 4.500" | 4.720" | 1.380" | 0.312" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K84 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 5.500" | 5.330" | 1.500" | 0.438" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K85 | 000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 1000 MCM | 3/8" | 5.750" | 5.970" | 1.940" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 6920K96 | 000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 1000 MCM | 1/2" | 5.969" | 6.500" | 2.203" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | CSA Certified, UL Listed | 6920K106 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stacked Set Screw Lugs
 |  |  |
For 2 Wires | For 3 Wires | For 4 Wires |
Connect multiple wires to a single lug. The stacked design takes up less lateral space than our other lugs for multiple wires, where the holes are arranged side to side.
Set screw lugs attach to even larger wire than compression lugs, such as the 750 MCM building wire used in large factories. They're also easier to install and reusable because you cinch the wire with a set screw rather than crushing the barrel. They don't hold the wire as securely as compression lugs, however—use them when pulling and bending aren't a concern and you need to easily break your connection for maintenance or adjustments.
For Wire Ga. | For Screw Size | Lg. | Wd. | Ht. | Thk. | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage, V AC | Certification | Each | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
For 2 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Hole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 to 350 MCM | 5/16" | 3.000" | 1.000" | 2.000" | 0.31" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N11 | 000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 5.470" | 1.500" | 3.000" | 0.76" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N12 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/0 to 750 MCM | 1/2" | 5.470" | 1.580" | 3.000" | 0.76" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N13 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For 3 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 5.470" | 2.680" | 3.000" | 0.76" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N14 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
For 4 Wires | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 to 600 MCM | 1/2" | 5.470" | 2.680" | 3.000" | 0.76" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N15 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1/0 to 750 MCM | 1/2" | 5.470" | 2.840" | 3.000" | 0.76" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4120N16 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tamper-Resistant Set Screw Lugs
 |
Install these lugs in outdoor utilities, public buildings, and anywhere else you need to leave your installation unmonitored. Use an L-key to tighten the set screws onto the wire. When you apply enough torque, the screw heads shear off so the connection can’t be removed or altered.
Set screw lugs attach to even larger wire than compression lugs, such as the 1000 MCM building wire used in large factories. They're also easier to install and reusable because you cinch the wire with a set screw rather than crushing the barrel. They don't hold the wire as securely as compression lugs, however—use them when pulling and bending aren't a concern and you need to easily break your connection for maintenance or adjustments.
For Wire Ga. | For Screw Size | Lg. | Wd. | Ht. | Thk. | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage | Certification | Each | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
For 1 Wire | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 Hole | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 500 MCM | 1/2" | 5.190" | 1.460" | 1.750" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N11 | 0000000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 to 750 MCM | 1/2" | 5.190" | 1.670" | 1.900" | 0.620" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N12 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 MCM | 1/2" | 5.190" | 1.750" | 2.010" | 0.800" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N13 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 Holes Spaced 1 3/4" Center-to-Center | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2/0 to 4/0 | 1/2" | 5.850" | 1.100" | 1.250" | 0.400" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N14 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 to 350 MCM | 1/2" | 5.900" | 1.220" | 1.500" | 0.400" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N15 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 to 500 MCM | 1/2" | 6.950" | 1.460" | 1.750" | 1/2" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N16 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 600 to 750 MCM | 1/2" | 6.950" | 1.670" | 1.900" | 0.620" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N17 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1000 MCM | 1/2" | 6.950" | 1.750" | 2.010" | 0.800" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600V AC 600V DC | C-UL Listed, UL Listed | 4118N18 | 00000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

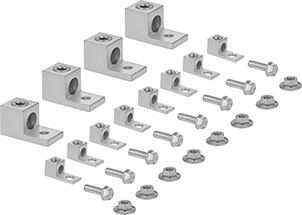

Set Screw Lug Assortments for Transformers
 |
These assortments include the set screw lugs, nuts, and bolts needed for single-phase and three-phase dry-type transformers (transformers that dissipate heat without using liquid).
Set screw lugs are easier to install than compression lugs, and they can be reused because you don't crush the barrel to attach the wire. They don't hold the wire as securely as compression lugs, however—use them when pulling and bending aren't a concern and you need to easily break your connection for maintenance or adjustments.
No. of Pieces | Includes | For Screw Size | For Transformer Electrical Phase (Power Output) | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage, V AC | Certification | Each | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | Set Screw Lugs (14 to 2 AWG, 6 AWG to 250 MCM) 1/4"-20 Nuts 1/4"-20 × 3/4" Bolts | 1/4" | Single (15 kVA to 37 kVA) Three (15 kVA to 45 kVA) | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4178N11 | 000000 | ||
| 44 | Set Screw Lugs (6 AWG to 250 MCM) 1/4"-20 Nuts 1/4"-20 × 3/4" Bolts 1/4"-20 × 1 3/4" Bolts | 1/4" | Single (50 kVA to 75 kVA) Three (75 kVA to 112 kVA) | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4178N12 | 00000 | ||
Easy-Insert Lay-In Lugs
 |
Connect ground wire for transformers, control panels, and other electrical distribution components without cutting and splicing. Unlike other lugs, these attach in the middle of a run of wire, not the end—just lay the stripped wire into the lug and tighten the set screw.
For Wire Ga. | For Screw Size | Lg. | Wd. | Ht. | Thk. | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage, V AC | Certification | Each | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 to 4 | 3/16" | 1.060" | 0.380" | 0.780" | 0.15" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4116N12 | 00000 | ||
| 6 to 250 MCM | 5/16" | 2.200" | 0.800" | 1.700" | 0.3" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 190 | 600 | C-UL Listed, UL Listed | 4116N13 | 0000 | ||
Box Lugs
 |
These lugs are designed to slide onto grounding or neutral bars in electrical panels. They're often relied on for control panel connections, where a secure hold on the wire helps prevent loose connections, overheating, and other interruptions. To install, insert your wire then clamp it down with the set screw onto the metal bar.
For Wire Ga. | Thread Size | Lg. | Wd. | Ht. | For Wire Construction | For Wire Material | Terminal Material | Max. Temp., ° F | Max. Voltage | Certification | Each | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 to 2 | 10-32 | 0.469" | 0.487" | 0.640" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 165 | 600V AC 600V DC | CSA Certified, UL Recognized Component | 4164N11 | 00000 | ||
| 14 to 1/0 | 10-32 | 0.625" | 0.564" | 0.687" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 165 | 600V AC 600V DC | CSA Certified, UL Recognized Component | 4164N12 | 0000 | ||
| 6 to 250 MCM | 1/4"-20 | 1.000" | 0.812" | 1.000" | Stranded | Aluminum, Copper | Tin-Plated Aluminum | 165 | 600V AC 600V DC | CSA Certified, UL Recognized Component | 4164N13 | 00000 | ||
